3DSL-ScanProHD 販売
(スリーディーエスエル・スキャンプロ・エイチディー)

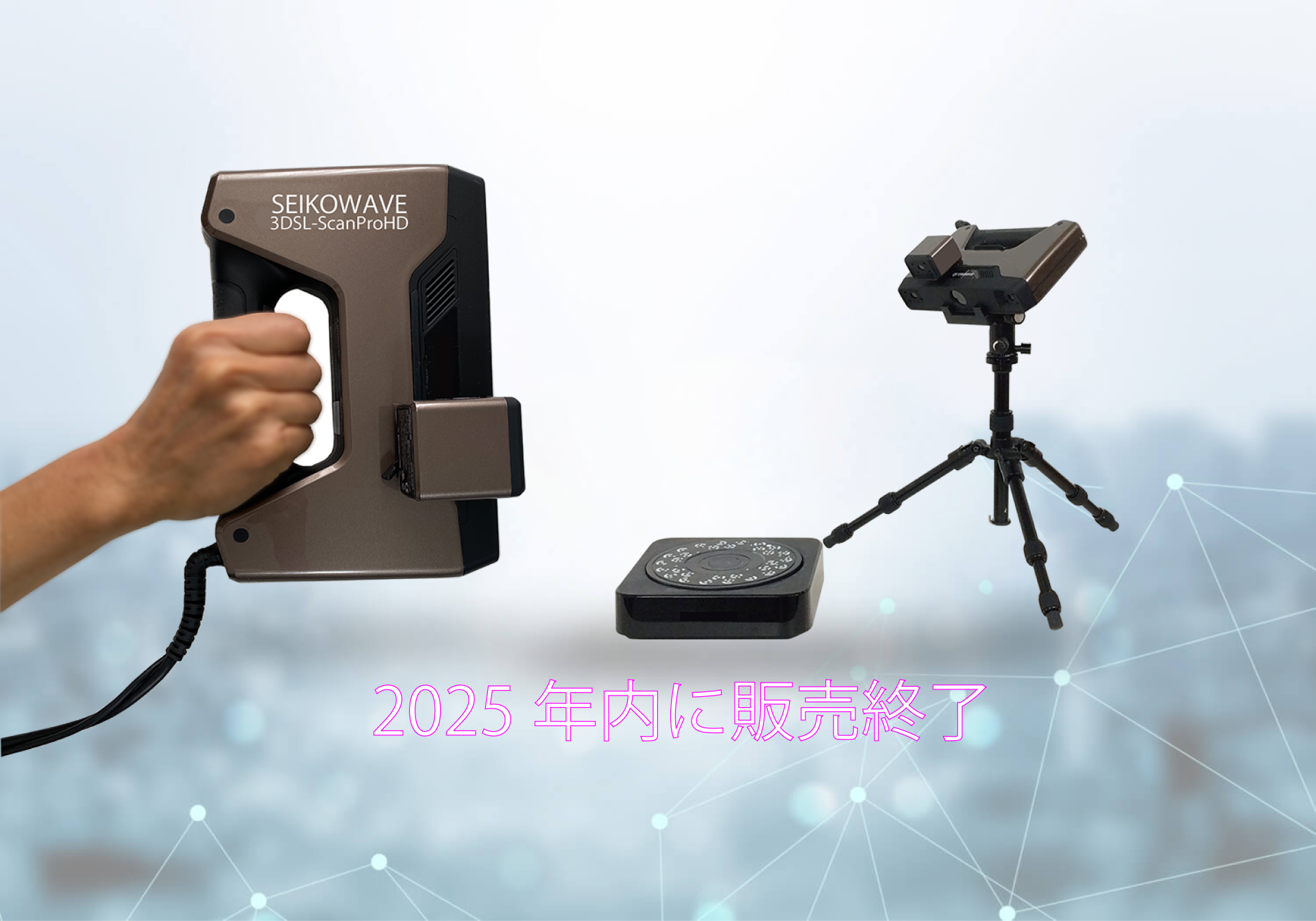

ハンディータイプの3次元計測装置です。小型対象物はターンテーブルを使って自動的に全周をスキャンすることもできます。
プロジェクターから投影される白色パターン光(LED)を高速度カメラがとらえることで3次元データを取得し、手持ちでもスムーズに計測することが可能です。
取得した表面形状3Dデータから、現状の評価やリスクベースマネジメントに役立ちます。
具体的には、橋梁点検や工場における設備点検において、腐食・損傷箇所の見える化・数値化を経て劣化状態などを把握し、補修の要否など客観的な判断材料となります。
別売りソフトウェアで、溶接協会規格WES2820に基づいた供用適性評価が可能です。
ほかに、石碑といった文化財の3Dデータ取得など、様々な分野にもご活用いただけます。
ご希望ございましたら、デモンストレーションも行いますので、どうぞお気軽にご相談ください。
ページ最下部(フッター)には、計測事例集もご用意しておりますので、是非ご覧ください。
*計測事例集はこちらをクリック。
主な仕様(*ハンドヘルド)
スキャン精度 | HDスキャン:最高0.045mm ラピッドスキャン:最高0.1mm |
---|---|
スキャン速度 | HDスキャン:10fps (300万点/秒) ラピッドスキャン:30fps (150万点/秒) |
点群間隔 | HDスキャン:0.2mm~3mm ラピッドスキャン:0.25mm~3mm |
計測1回あたりの計測範囲 | 209mm×160mm ~ 310mm × 240mm |
光源 | 高輝度発色LED及び赤外LED |
対物距離 | 510mm |
外形寸法 | 高さ約25cm×奥行約15.5cm×厚み約5cm |
スキャンユニット重量 | 1250g(ケーブルを含む) |
同梱パソコン | Windows 11, 64-bit, NVIDIA搭載 |
付属品 | 電源装置、システムケーブル、キャリブレーションツール |
納品形態 | キャリーケース入り |
オプション | 三脚、ターンテーブル、100Wh バッテリーパック、バックパックなど |
HDスキャン:ハンドヘルドながら固定スキャンに匹敵するほどの高解像度にスキャンするモード
ラピッドスキャン:1m以上の大きなものを高速にスキャンするモード
